Efficiencyniveau: | IE1 | kadergrootte: | Het kader van het H80~355gietijzer |
---|---|---|---|
Outputwaaier: | 0.37~250KW | pool: | 6 |
Hoog licht: | asynchrone elektrische motor in drie stadia,asynchrone inductiemotor |

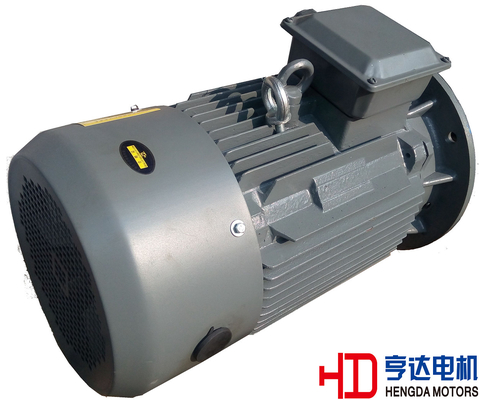

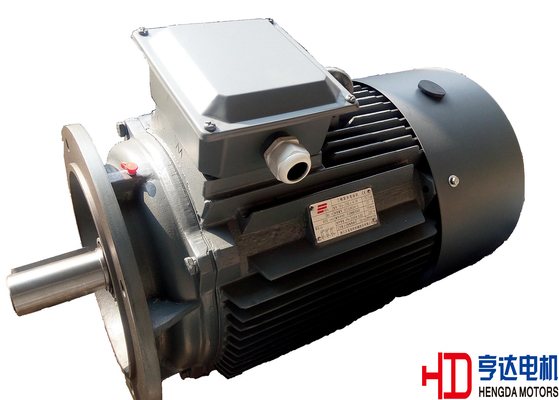

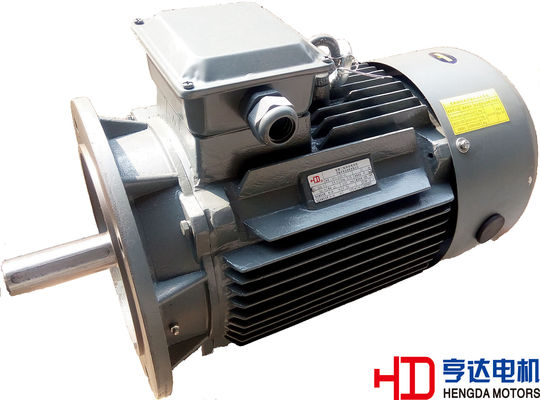

IE1 4 kW 6 van de de Eekhoornkooi van Pool Asynchrone de Inductiemotor In drie stadia 40HZ - 60HZ
Omringend |
|
Temperatuurwaaier: |
-20~40℃ |
Omringende vochtigheid: |
90%less dan relatieve vochtigheid |
Hoogte: |
minder dan 1000m boven overzees - niveau |
Omringende voorwaarde: |
geen bijtende werkingsgas, geen stof, geen zware geestelijke verontreiniging, geen vlam, geen zoute kristallisatie |
Leveringsmacht: |
|
Voltagevariabele |
±5% |
frequentievariabele |
±2% combineren voltage en frequentievariabele: ±5% |
Standaardeigenschap: |
|
Norm |
CEI /DIN |
Fase |
In drie stadia |
Bescherm Eigenschap |
Totaal Ingesloten |
Voltage |
380V |
Frequentie |
40-60HZ (50-60HZ constante macht) |
Beschermingsklasse |
IP54/IP55 |
Isolatie |
F/B |
Steun |
IMB3 /IMB35/IMB5 of op uw verzoek |
Het koelen |
IC411 |
Plicht |
S1 |
Verbinding |
Het type van „Y“ voor 3kW en naar beneden, van „D“ type voor 4kW en naar omhoog |
Thermometry |
Facultatief |
Certificatie |
CCC, CE, ISO9001 |
De speciale motoren kunnen volgens de eisen van klanten worden ontworpen |
Betekenis van typecode
Technische Beschrijving (6 pole/1000r/min 380V/50HZ)
Motortype |
Geschatte Macht |
Huidig |
Geschatte Snelheid |
Geschatte Torsie |
Machtsfactor |
Efficiency |
Gesloten Stroom |
Gesloten Torsie |
Maximumkoppel |
Gewicht |
||
Geschatte Stroom |
Geschatte Torsie |
Geschatte Torsie |
||||||||||
kW |
HP |
380V InA |
400V IoA |
r/min |
N.m |
cosΦ |
η% |
Ist/IN |
Tst/TN |
TM/TN |
kg |
|
Yp2-80m1-6 |
0.37 |
0.5 |
1 |
1 |
885 |
3.5 |
0.70 |
62.0 |
4.7 |
1.9 |
2.0 |
15 |
Yp2-80m2-6 |
0.55 |
0.75 |
2 |
2 |
885 |
5.3 |
0.72 |
65.0 |
4.7 |
1.9 |
2.1 |
16 |
Yp2-jaren '90-6 |
0.75 |
1 |
2 |
2 |
915 |
7.2 |
0.72 |
69.0 |
5.5 |
2.0 |
2.1 |
23 |
Yp2-90l-6 |
1.1 |
1.5 |
3 |
3 |
915 |
10.5 |
0.73 |
72.0 |
5.5 |
2.0 |
2.1 |
25 |
Yp2-100l-6 |
1.5 |
2 |
4 |
4 |
910 |
14.3 |
0.75 |
76.0 |
5.5 |
2.0 |
2.1 |
33 |
Yp2-112m-6 |
2.2 |
3 |
6 |
5 |
940 |
21.0 |
0.76 |
79.0 |
6.5 |
2.0 |
2.1 |
39 |
Yp2-132s-6 |
3 |
4 |
7 |
7 |
960 |
28.6 |
0.76 |
81.0 |
6.5 |
2.1 |
2.1 |
56 |
Yp2-132m1-6 |
4 |
5.5 |
10 |
9 |
960 |
38.2 |
0.76 |
82.0 |
6.5 |
2.1 |
2.1 |
71 |
Yp2-132m2-6 |
5.5 |
7.5 |
13 |
12 |
960 |
52.5 |
0.77 |
84.0 |
6.5 |
2.1 |
2.1 |
75 |
Yp2-160m-6 |
7.5 |
10 |
17 |
16 |
970 |
71.6 |
0.77 |
86.0 |
6.5 |
2.0 |
2.1 |
108 |

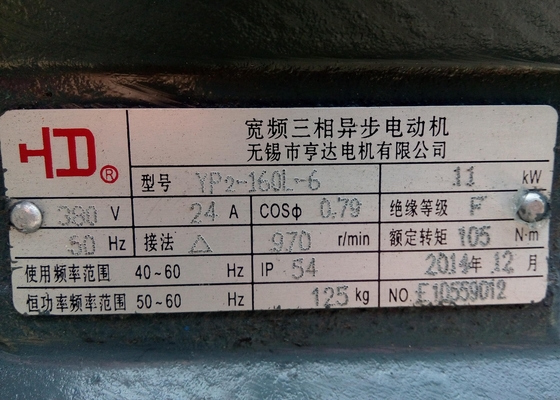

Yp2-160l-6 |
11 |
15 |
24 |
23 |
970 |
105.0 |
0.78 |
87.5 |
6.5 |
2.0 |
2.1 |
131 |
Yp2-180l-6 |
15 |
20 |
32 |
30 |
970 |
143.2 |
0.81 |
89.0 |
7.0 |
2.0 |
2.1 |
171 |
Yp2-200l1-6 |
18.5 |
25 |
39 |
37 |
975 |
176.7 |
0.81 |
90.0 |
7.0 |
2.1 |
2.1 |
216 |
Yp2-200l2-6 |
22 |
30 |
45 |
43 |
975 |
210.1 |
0.83 |
90.0 |
7.0 |
2.1 |
2.1 |
225 |
Yp2-225m-6 |
30 |
40 |
59 |
56 |
980 |
286.5 |
0.84 |
91.5 |
7.0 |
2.0 |
2.1 |
286 |
Yp2-250m-6 |
37 |
50 |
71 |
68 |
980 |
353.3 |
0.86 |
92.0 |
7.0 |
2.1 |
2.1 |
380 |
Yp2-280s-6 |
45 |
60 |
86 |
82 |
980 |
429.7 |
0.86 |
92.5 |
7.0 |
2.1 |
2.0 |
465 |
Yp2-280m-6 |
55 |
75 |
105 |
99 |
980 |
525.2 |
0.86 |
92.8 |
7.0 |
2.1 |
2.0 |
540 |
Yp2-315s-6 |
75 |
100 |
142 |
135 |
938 |
716.2 |
0.86 |
93.5 |
7.0 |
2.0 |
2.0 |
861 |
Yp2-315m-6 |
90 |
125 |
170 |
161 |
935 |
859.4 |
0.86 |
93.8 |
7.0 |
2.0 |
2.0 |
940 |
Yp2-315l1-6 |
110 |
150 |
207 |
196 |
935 |
1050.4 |
0.86 |
94.0 |
6.7 |
2.0 |
2.0 |
1110 |
Yp2-315l2-6 |
132 |
180 |
245 |
232 |
935 |
1260.5 |
0.87 |
94.2 |
6.7 |
2.0 |
2.0 |
1175 |
Yp2-355m1-6 |
160 |
215 |
292 |
278 |
990 |
1527.8 |
0.88 |
94.5 |
6.7 |
1.9 |
2.0 |
1620 |
Yp2-355m2-6 |
200 |
270 |
365 |
347 |
990 |
1909.8 |
0.88 |
94.5 |
6.7 |
1.9 |
2.0 |
1730 |
Yp2-355l-6 |
250 |
340 |
457 |
434 |
990 |
2387.3 |
0.88 |
94.5 |
6.7 |
1.9 |
2.0 |
1820 |
Het invetten van Periode
Het invetten van Type |
Kadergrootte |
Pool |
Het vetleven/Relubrication-Interval (tot CT40℃) |
Prelubricated |
H80~132 |
6 |
40000 h |
Lagers
Kader |
DE side |
NDE-kant |
80 |
6204-2RZ-C3 |
6204-2RZ-C3 |
90 |
6205-2RZ-C3 |
6205-2RZ-C3 |
100 |
6206-2RZ-C3 |
6206-2RZ-C3 |
112 |
6306-2RZ-C3 |
6306-2RZ-C3 |
132 |
6308-2RZ-C3 |
6308-2RZ-C3 |
160 |
6309-2RZ-C3 |
6309-2RZ-C3 |
180 |
6311-C3 |
6311-C3 |
200 |
6312-C3 |
6312-C3 |
225 |
6313-C3 |
6313-C3 |
250 |
6314-C3 |
6314-C3 |
280 |
6317-C3 |
6317-C3 |
315 |
6319-C3 |
6319-C3 |
355 |
6322-C3 |
6322-C3 |
Beschrijving:
Yp2-6 is de motor van de poolreeks totaal ingesloten, gekoeld de ventilator, eekhoorn-kooi de asynchrone motor in drie stadia, en zijn een nieuwe generatie van laag voltage asynchrone die motor in drie stadia op basis van y-reeksmotor wordt geoptimaliseerd. De basisreeksproducten voldoen aan CEI en DIN-de normen, met internationale algemeenheid, is het ideale product om de ingevoerde producten uit te voeren en te vervangen.
Yp2-6 wordt de motor van de poolreeks gekenmerkt door hoog rendement, energie - besparing, lage trilling, betrouwbare prestaties, geschikt onderhoud, mooie en nieuwe verschijning, is een typische toepassing van energie - besparingsmotor, die geavanceerde elektromagnetische berekening en speciaal isolatiesysteem goedkeurt. Vergelijkbaar zijnd met y-reeks, verbetert YP2 beschermingsniveau (IP54 of IP55), isolatieniveau (f) volgens de beoordeling van klasse B, vermindert het lawaai, en met de beoordeling van het ladingslawaai, de redelijkere motorstructuur. Het koelen de methode is IC411. De isolatiedimensie en het machtsniveau zijn volledig in overeenstemming zijn met de CEI-norm en DIN42673-norm.
Het volgende als opties of verzoek van de klant:
Beschermingsklasse IP56
Ruimteverwarmer
Hittebeschermer
Trillingsdetector
Speciale opzettende afmeting en schachtafmeting
Lage trilling en met geringe geluidssterkte
Dragende thermometer PT100 (kadergrootte H180 en hierboven)
Windende thermometer PT100
Het speciale schilderen
Vochtig-tropisch „Th“
Anderen
Toepassingen:
Zij kunnen wijd voor het drijven van divers gemeenschappelijk machines en materiaal zoals compressoren, ventilators, waterpompen, textiel en maalmachines worden gebruikt. Verder kunnen zij als eerste motor in vrij strenge voorwaarden met inbegrip van aardolie, chemisch product, geneesmiddel en mijnbouw functioneren.
