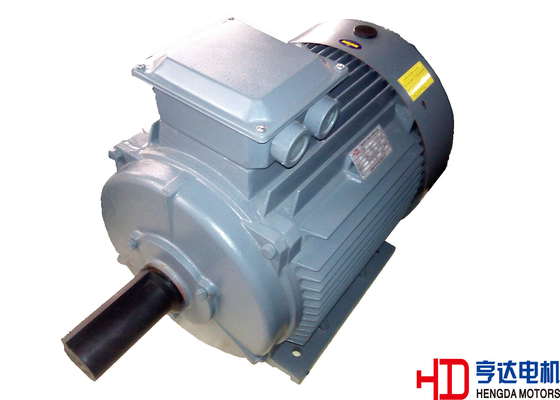

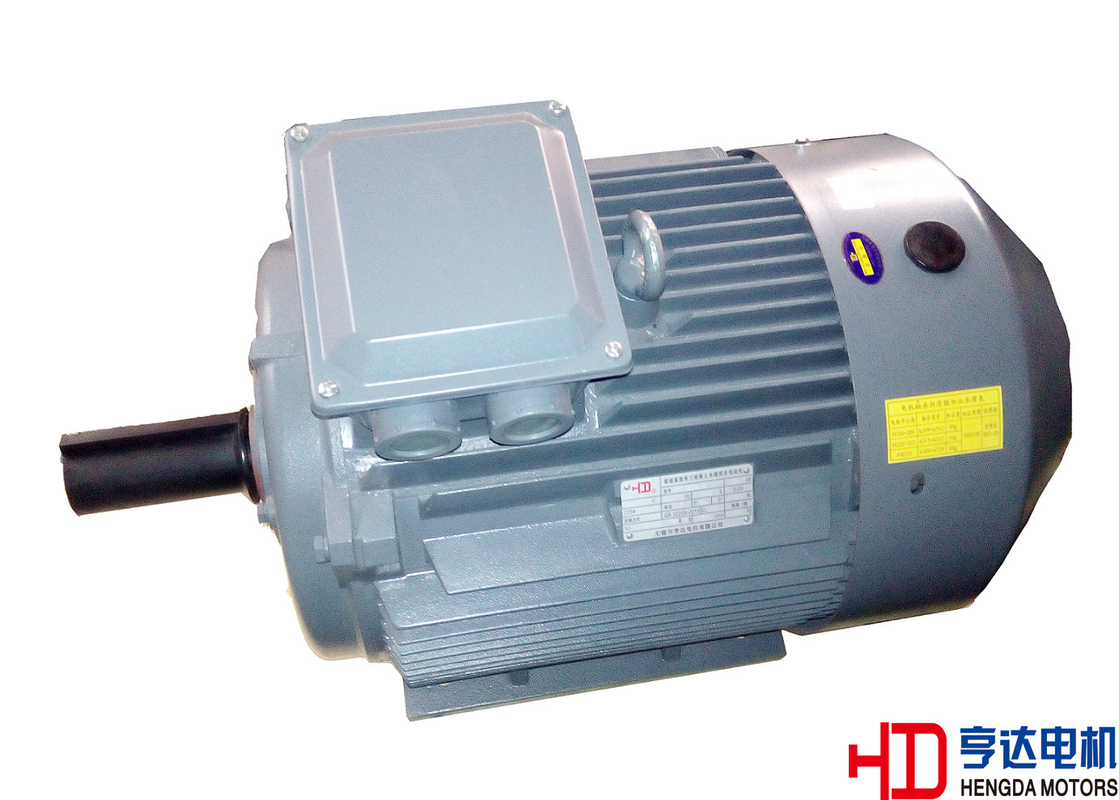

IE4 industriële Permanente Ingesloten de Magneet Synchrone Motor van 6 Pool, totaal

IE4 industriële Permanente Ingesloten de Magneet Synchrone Motor van 6 Pool, totaal

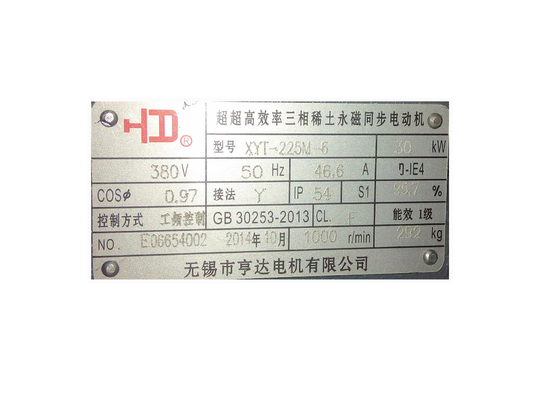

Betekenis van typecode

Volgens IEC60034, worden de motoren ontworpen kunnen 1.5times-nominale spanning en geschatte stroom 2 minuten weerstaan.

Trek torsie terug

Trek torsie terug is een belangrijke index om REPMSM-overbelastings op capaciteit te wijzen. Trek torsie van XYT-reeks terug is in de waaier van 2.0~2.5 die goede overbelastingscapaciteit verzekeren.

Onder de voorwaarde van hete staat en torsie die stijgen, REPMSM kan weerstaan gespecificeerd terugtrekt torsiewaarden (de tolerantie) voor 15s. Op dit punt, zouden het voltage en de frequentie in de geschatte waarde moeten worden gehandhaafd.

Het koppelen en het Drijven

XYT-de reeksmotor koppelt aan lading door koppeling of riem die buiten het werkingsgebied van de levering van een motorfabrikant zijn.

XYT-de reeksmotor heeft enige schacht, kunnen wij dubbele schacht produceren als behoefte. Tweede kan geschatte macht leveren, maar kan slechts zijn drived door koppeling.

Technische Beschrijving (6 pole/1000r/min 380V/50HZ)

Beschrijving:

Het is goed - geweten dat motorenuitwisselingen elektro aan mechanische die energie op het magnetische veld wordt gebaseerd. In dezelfde die ladingsomstandigheden, met asynchrone motoren worden vergeleken, hebben de permanente magneet synchrone motoren minder statorstroom en verliezen van het statorkoper.

Dank aan de synchrone snelheidsverrichting, synchrone motoren van de zeldzame aarde de permanente magneet (REPMSM) heeft geen misstap tussen stator en de rotor, ook heeft koperverliezen en ijzer geen verliezen tijdens stabiele verrichting, zodat kunnen de motoren kleinere ventilator en minder ventilatieverliezen hebben.

REPMSM heeft geen reactieve opwindingsstroom, zodat kan zijn machtsfactor beduidend aan het beperken value1.0 worden verbeterd. Samengevat, vergelijkbaar geweest met asynchrone motoren, heeft REPMSM minder verliezen en hoog rendement (meer dan 4%~8%), vooral schatte het lopen tijdens 20%~120% lading, kan REPMSM hoog rendement en machtsfactor houden, de energie - de besparing kan tijdens lichte lading duidelijker zijn.

Zich baseert op zo vele jaren van praktijk die, ontwikkelen wij XYT-reeksmotor op pomp, ventilator, compressor, textielmachines, metallurgie, aardolie, chemisch product etc. wordt toegepast.

Het volgende als opties of verzoek van de klant:

Beschermingsklasse IP56

Ruimteverwarmer

Hittebeschermer

Trillingsdetector

Speciale opzettende afmeting en schachtafmeting

Lage trilling en met geringe geluidssterkte

Dragende thermometer PT100 (kadergrootte H180 en hierboven)

Windende thermometer PT100

PTC/PTO

Het speciale schilderen

Speciale voltage en frequentie

Aluminiumkader

Anderen

Toepassingen:

Zij kunnen wijd voor het drijven van divers gemeenschappelijk machines en materiaal zoals compressoren, ventilators, waterpompen, textiel en maalmachines worden gebruikt. Verder kunnen zij als eerste motor in vrij strenge voorwaarden met inbegrip van aardolie, chemisch product, geneesmiddel en mijnbouw functioneren.
